Технический гайд

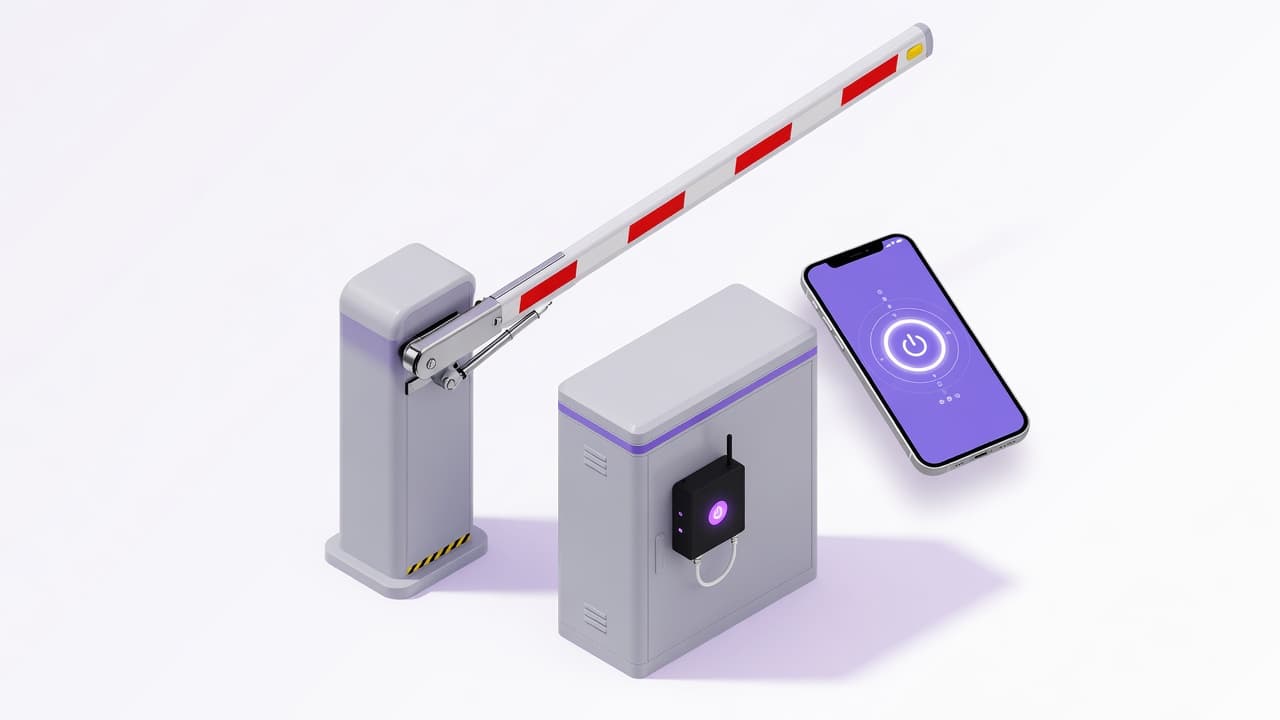

Подключение flyTag Door к шлагбауму CAME G4000

CAME G4000 — один из самых популярных блоков управления шлагбаумами в России. flyTag Door подключается к нему через сухой контакт и работает полностью независимо от штатных пультов.

Что понадобится

  • Контроллер flyTag Door
  • Питание 24 В AC (от блока G4000 или отдельный источник)
  • Доступ к клеммной колодке G4000

Схема подключения

Питание 24 В ACКлеммы питания flyTag Door ← выход ~24 В блока G4000 (полярность не важна)
COM релеCOM flyTag Door → клемма 2 (COM) блока G4000
NO релеNO flyTag Door → клемма 3 («ОТКРЫТЬ») блока G4000
DIP-переключательDIP 2 на блоке G4000 → ON (режим «Только открыть»)

Пошаговая инструкция

  1. 1
    Обесточьте блок управления

    Отключите питание блока CAME G4000 перед началом работ.

  2. 2
    Подключите питание flyTag Door

    Заведите питание на клеммы ~24 В контроллера. Полярность не важна — это переменное напряжение.

  3. 3
    Подключите контакты реле

    COM контроллера flyTag Door → клемма 2 (COM) блока G4000. NO контроллера flyTag Door → клемма 3 («ОТКРЫТЬ») блока G4000.

  4. 4
    Настройте DIP-переключатель

    На блоке G4000 установите DIP 2 в положение ON — режим «Только открыть».

  5. 5
    Подайте питание

    Верните питание 24 В AC на блок и на контроллер flyTag Door.

  6. 6
    Зарегистрируйте устройство

    В приложении ClientPulse добавьте flyTag Door по ID с наклейки на корпусе.

  7. 7
    Назначьте пользователей и протестируйте

    Добавьте пользователей, у кого будет доступ, и проверьте открытие из приложения.

Проверка работы

  • Нажмите «Открыть» в приложении ClientPulse.
  • Должно щёлкнуть реле контроллера, и шлагбаум откроется.

Частые вопросы по подключению

Нужен ли отдельный блок питания для flyTag Door?+

Обычно нет — контроллер запитывается от тех же 24 В AC, что и блок CAME G4000. Отдельный источник нужен только если на вашем блоке нет свободного выхода 24 В.

Штатные пульты перестанут работать после подключения?+

Нет. flyTag Door подключается к входу «Открыть» через сухой контакт и работает параллельно со штатными пультами и кнопками. Всё, что работало раньше, продолжит работать.

Что делать, если после нажатия «Открыть» ничего не происходит?+

Проверьте питание контроллера (индикация на корпусе), правильность подключения COM и NO к клеммам 2 и 3, а также положение DIP 2 (должен быть ON). Убедитесь, что устройство зарегистрировано в ClientPulse и вы в списке пользователей.

Можно ли настроить режим «Открыть/Закрыть» вместо «Только открыть»?+

Для шлагбаума обычно используется режим «Только открыть» (DIP 2 ON), а закрытие происходит автоматически по таймеру блока G4000. Для распашных/откатных ворот схема может отличаться — уточните у нас конфигурацию под вашу задачу.

Какая задержка между нажатием и открытием?+

Реле замыкается практически мгновенно после получения Bluetooth-команды — задержка не ощущается. Открытие происходит с той же скоростью, что и от штатного пульта.

На каком расстоянии срабатывает открытие?+

Bluetooth уверенно работает на дистанции до нескольких метров прямой видимости — этого достаточно, чтобы открыть шлагбаум, подъезжая к нему. Точная дальность зависит от размещения контроллера и препятствий.

Нужна помощь с подключением?

Пришлём PDF-инструкцию под ваш блок или смонтируем под ключ.
